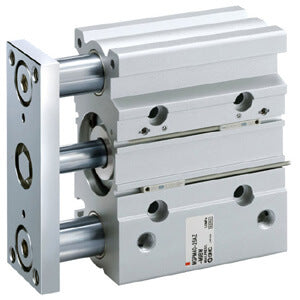

MGP-AZ, Kompakt-Führungszylinder, Luftdämpfung – MGPM50TF-25AZ

• Bei SMC haben wir ein Upgrade unserer MGP-Führungszylinder-Serie „auf den Weg gebracht“, das nun kompakter ist und über neue Funktionen verfügt. Der neue MGP-Z ist ein Beweis für unser Engagement, in kontinuierliche Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und bietet Platzersparnis dank kürzerer Führungsstangen, ohne dabei die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Ein weiteres wichtiges neues Entwicklungsmerkmal ist, dass runde Signalgeber nun direkt am MGP-Z-Zylinder montiert werden können, wodurch Befestigungselemente überflüssig werden und die Arbeitskosten gesenkt werden. Das häufige Problem falsch positionierter Signalgeber wird zudem durch den Einsatz des elektronischen Signalgebers D-M9*W von SMC mit zweifarbiger Anzeige minimiert. Der MGP-Z verfügt über zahlreiche Standardausstattungsoptionen, darunter drei Lagertypen, vier Montagevarianten, Anschlüsse aus zwei Richtungen sowie kupfer- und fluorfreie Ausführungen. Er eignet sich für viele Branchen, einschließlich der allgemeinen Automatisierung und der Automobilindustrie, und bietet vielfältige Einsatzmöglichkeiten, wie etwa als sanfter Schieber und Heber, für Querbelastungen bei Verwendung als Stopper, wo Stöße auftreten, oder zur Minimierung von Plattenverschiebungen.

Hauptmerkmale

• Mit Luftdämpfung.
• 3 Lagertypen wählbar: Gleitlager, Kugelführung und hochpräzise Kugelführung.
• Kompaktheit & Leichtbau
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• Signalgeber können auf 2 Flächen montiert werden.

Technische Daten

• Lagertyp: M (Gleitlager)
• Kolbendurchmesser: Ø50 mm
• Anschlussgewinde: TF [G]
• Hub: 25 mm
• Signalgeber: Kein Signalgeber
• Anschlusskabel oder Stecker: 0,5 m [bzw. ohne bei fehlendem Signalgeber]
• Anzahl: 2 Stk. [bzw. ohne bei fehlendem Signalgeber]
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Artikelnummer: MGPM50TF-25AZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
