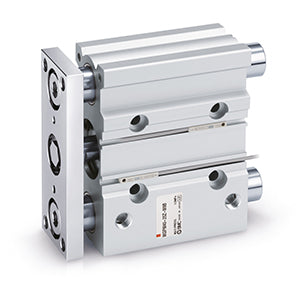

MGP-Z, Kompakt-Führungszylinder – MGPM32TF-100Z

• Bei SMC haben wir eine überarbeitete Version unseres Führungszylinders der MGP-Serie auf den Markt gebracht, die jetzt kompakter ist und mit neuen Funktionen aufwartet. Der neue MGP-Z ist ein Beleg für unser Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um Leistung und Funktionalität der SMC-Produkte weiter zu verbessern. Der MGP-Z ist bis zu 17 % leichter und spart dank kürzerer Führungsstangen Platz, ohne die Funktionsvielfalt, Robustheit und hohe Qualität der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuerung: Runde Näherungsschalter können jetzt direkt am Zylinder MGP-Z montiert werden. Dadurch sind keine Montagehalterungen mehr erforderlich und die Arbeitskosten sinken. Mit dem Zweifarben-Näherungsschalter D-M9*W von SMC lässt sich zudem das häufige Problem falsch positionierter Näherungsschalter vermeiden. Der MGP-Z bietet zahlreiche standardmäßige Optionen, darunter drei Lagertypen, vier Montagearten sowie zwei Rohrleitungsanschlussrichtungen. Außerdem sind Varianten ohne Kupfer und Fluor erhältlich. Er eignet sich für zahlreiche Branchen, darunter allgemeine Automatisierung und Automobilindustrie, und kann für verschiedene Anwendungen eingesetzt werden, beispielsweise als sanft arbeitender Schieber oder Heber, als Anschlag für Querlasten mit Stoßeinwirkung oder zur Minimierung der Plattenverschiebung.

Hauptmerkmale

• Auswahl aus 3 Lagertypen: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompakt und leicht
• Bohrungsdurchmesser: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Bohrungsdurchmesser)
• 4 Montagearten möglich: Montage von oben, seitlich, von unten und seitliche Montage in der T-Nut.
• Näherungsschalter können auf 2 Flächen montiert werden.

Technische Daten

• Lagertyp: M (Gleitlager)
• Bohrungsdurchmesser: Ø32 mm
• Gewindetyp des Anschlusses: TF [G]
• Schmiermittelhalter: Ohne Funktion zur stabilen Schmierung
• Hub: 100
• Näherungsschalter: Kein Schalter
• Kabellänge: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Anzahl der Näherungsschalter: 2 Stk. [oder keine bei Ausführung ohne Schalter]
• Änderung der Form des Führungsstangenendes: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluorkautschukdichtung: Keine
• Fett für Lebensmittelverarbeitungsanlagen: Keines

Zusätzliche Informationen

• Artikelnummer: MGPM32TF-100Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Betriebsanleitung
