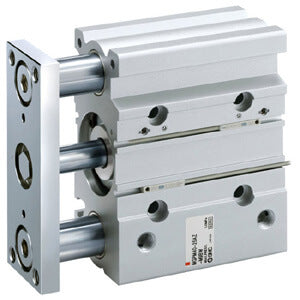

MGP-AZ, Kompakt-Führungszylinder, Luftdämpfung – MGPL40TF-50AZ

• Bei SMC haben wir ein Upgrade unseres MGP-Serien-Führungszylinders „auf den Weg gebracht“, der jetzt kleiner ist und über neue Funktionen verfügt. Der neue MGP-Z zeugt von unserem Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und bietet Platzersparnisse dank kürzerer Führungsstangen, ohne dabei die Funktionsvielfalt, Robustheit und Qualitätsleistung der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuentwicklung ist, dass runde Sensoren nun direkt am MGP-Z-Zylinder montiert werden können, wodurch Montagehalterungen überflüssig werden und Arbeitskosten reduziert werden. Das häufige Problem falsch positionierter Sensoren wird zudem durch den Einsatz des zweifarbigen elektronischen Sensors D-M9*W von SMC gemindert. Der MGP-Z bietet viele Standardoptionen, darunter drei Lagertypen, vier Montageausführungen, Leitungsanschlüsse aus zwei Richtungen sowie kupfer- und fluorfreie Versionen. Er eignet sich für viele Branchen, einschließlich der allgemeinen Automatisierung und der Automobilindustrie, und findet Anwendung bei reibungslosem Schieben und Heben, als Stopper bei Stoßbelastungen oder zur Minimierung von Plattenverschiebungen.

Hauptmerkmale

• Mit Luftdämpfung.
• 3 Lagertypen wählbar: Gleitlager, Kugelbuchse und hochpräzise Kugelbuchse.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• Sensoren können auf 2 Flächen montiert werden.

Spezifikationen

• Lagertyp: L (Kugelbuchse)
• Kolbendurchmesser: Ø40 mm
• Anschlussgewinde: TF [G]
• Hub: 50 mm
• Sensor: Ohne Sensor
• Kabeltyp oder Stecker: 0,5 m [bzw. ohne bei Sensor „ohne“]
• Anzahl: 2 Stk. [bzw. ohne bei Sensor „ohne“]
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: MGPL40TF-50AZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
