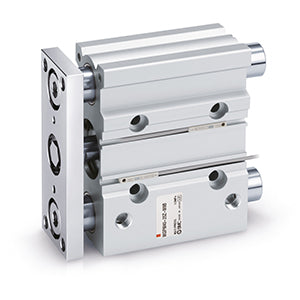

MGP-Z, Kompakter Führungszylinder – MGPL40TF-125Z

• Wir bei SMC haben eine Weiterentwicklung unseres Führungszylinders der MGP-Serie eingeführt, der nun kleiner ist und über neue Funktionen verfügt. Der neue MGP-Z ist ein Beleg für unser Engagement, kontinuierlich in Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität von SMC-Produkten zu verfeinern und zu verbessern. Der MGP-Z ist bis zu 17 % leichter und bietet dank kürzerer Führungsstangen Platzersparnis, ohne die Funktionsvielfalt, Robustheit und Qualitätsleistung der ursprünglichen Serie zu beeinträchtigen. Eine weitere wichtige Neuerung ist, dass runde Autoschalter nun direkt am MGP-Z-Zylinder montiert werden können, wodurch Montageschellen entfallen und die Arbeitskosten gesenkt werden. Das häufige Problem falsch positionierter Autoschalter wird ebenfalls durch den Einsatz des zweifarbigen Festkörper-Autoschalters D-M9*W von SMC gemindert. Der MGP-Z verfügt über viele Standardoptionen, darunter drei Arten von Lagern, vier Montagedesigns, Anschlüsse von zwei Seiten und Ausführungen ohne Kupfer und Fluor. Er eignet sich für viele Branchen, darunter allgemeine Automatisierung und Automobilindustrie, und findet zahlreiche Anwendungen, darunter als sanfter Stoß- und Heber, zur Aufnahme seitlicher Lasten als Anschlag bei Stoßbelastung oder zur Minimierung von Plattenverformungen.

Hauptmerkmale

• 3 Lagertypen wählbar: Gleitlager, Kugellager und Hochpräzisions-Kugellager.
• Kompaktheit & Leichtigkeit
• Kolbenhub: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hublänge von 10 bis 400 mm (abhängig von der Kolbenhubgröße)
• 4 Montagemöglichkeiten: Obermontage, Seitenmontage, Untermontage und Seitenmontage in T-Nuten.
• Autoschalter können auf 2 Flächen montiert werden.

Spezifikationen

• Lagertyp: L (Kugellager)
• Kolbenhub: Ø40 mm
• Anschlussgewinde: TF [G]
• Schmiermittelbehälter: Ohne stabile Schmierstofffunktion
• Hublänge: 125
• Autoschalter: Ohne Schalter
• Kabellänge: 0,5 m [Oder gar keine bei Ausführung ohne Schalter]
• Anzahl der Autoschalter: 2 Stk. [Oder gar keine bei Ausführung ohne Schalter]
• Änderung der Endform der Führungsstange: Keine
• Temperaturbeständigkeit: Keine
• Niedrige Geschwindigkeit: Keine
• Fluor-Gummi-Dichtung: Keine
• Schmiermittel für Lebensmittelverarbeitungsanlagen: Keine

Zusätzliche Informationen

• Teilenummer: MGPL40TF-125Z
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8479899790
