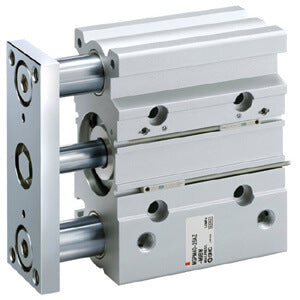

MGP-AZ, Kompakt-Führungszylinder, Luftdämpfung – MGPL20TF-75AZ

• Bei SMC haben wir ein Upgrade unserer Führungseinheit der Serie MGP „auf den Weg gebracht“, die jetzt kompakter ist und über neue Funktionen verfügt. Die neue MGP-Z ist ein Beweis für unser Engagement, in kontinuierliche Forschung und Entwicklung zu investieren, um die Leistung und Funktionalität der SMC-Produkte zu verfeinern und zu verbessern. Die MGP-Z ist bis zu 17 % leichter und bietet dank kürzerer Führungsstangen Platzersparnis, ohne die Funktionsvielfalt, Robustheit und Leistungsqualität der ursprünglichen Serie zu beeinträchtigen. Ein weiteres wichtiges neues Entwicklungsmerkmal ist, dass runde Signalgeber nun direkt am MGP-Z Zylinder montiert werden können, wodurch Montagehalterungen überflüssig werden und die Arbeitskosten gesenkt werden. Das häufige Problem falsch positionierter Signalgeber wird zudem durch die Verwendung des zweifarbigen elektronischen Signalgebers D-M9*W von SMC entschärft. Die MGP-Z verfügt über viele Standardausstattungsoptionen, darunter drei Lagertypen, vier Montageausführungen, beidseitige Anschlüsse sowie kupfer- und fluorfreie Ausführungen. Sie eignet sich für viele Branchen, darunter allgemeine Automatisierung und Automobilindustrie, und bietet zahlreiche Anwendungsmöglichkeiten, wie z. B. als sanfter Schieber und Heber, für Querbelastungen durch den Einsatz als Stopper bei Stoßeinwirkung oder zur Minimierung von Plattenverschiebungen.

Hauptmerkmale

• Mit Luftdämpfung.
• 3 Lagertypen wählbar: Gleitlager, Kugelführung und hochpräzise Kugelführung.
• Kompaktheit & Leichtigkeit
• Kolbendurchmesser: 16, 20, 25, 32, 40, 50, 63, 80, 100 (mm)
• Hübe von 10 bis 400 mm (abhängig vom Kolbendurchmesser)
• Signalgeber können auf 2 Seiten montiert werden.

Technische Daten

• Lagertyp: L (Kugelführung)
• Kolbendurchmesser: Ø20 mm
• Anschlussgewinde: TF [G]
• Hub: 75 mm
• Signalgeber: Ohne Signalgeber
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m [bzw. keine bei Ausführung ohne Signalgeber]
• Anzahl: 2 Stk. [bzw. keine bei Ausführung ohne Signalgeber]
• Auftragsbezogene Fertigung: Keine

Zusätzliche Informationen

• Artikelnummer: MGPL20TF-75AZ
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
