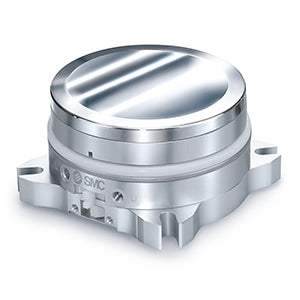

MACM, Zentriereinheit – MACM4-20U-X131

• Zentriereinheit
• Schwere Werkstücke können mit kleinen Zylindern ausgerichtet und positioniert werden
• Werkstücke können in jede Richtung bewegt und sogar um 360° gedreht werden
• Max. zulässiges Lastgewicht bis zu 1000 kg
• Zentriergenauigkeit: ±1 mm oder weniger
• Eingebauter Luftverriegelungsmechanismus
• 3 Arten von Tischmaterial können ausgewählt werden
• Externer Fotosensor kann montiert werden.

Hauptmerkmale

• Ausrichtung und Positionierung von geförderten Werkstücken.
• Trägt zur Platzersparnis auf Förderlinien bei.
• Max. zulässiges Lastgewicht: 1000 kg.
• Werkstücke können in jede Richtung bewegt werden.
• Kugellager ermöglichen einen reibungslosen Betrieb.
• Tischzentriergenauigkeit ± 1 mm oder weniger (Werkstück nicht beladen).
• Verstellbereich der Tischmitte: Max. ø100 mm.

Spezifikationen

• Zulässiges Lastgewicht: 4 (4KN)
• Hub: 20 (20mm, MACM4)
• Tischmaterial: U (Ultra-hochmolekulares Polyethylen)
• Sensortyp: Nicht unterstützt
• Entlastungsanschluss: Nein

Zusätzliche Informationen

• Teilenummer: MACM4-20U-X131
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790
