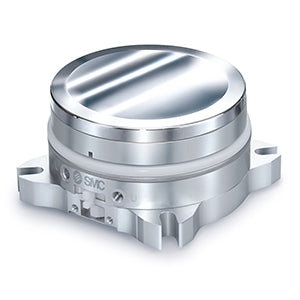

MACM, Zentriereinheit – MACM2-12SPV-X131

• Zentriereinheit
• Schwere Werkstücke können mit kleinen Zylindern ausgerichtet und positioniert werden
• Werkstücke können in jede beliebige Richtung bewegt und sogar um 360° gedreht werden
• Max. zulässiges Lastgewicht bis zu 1000 kg
• Zentriergenauigkeit: ±1 mm oder weniger
• Integrierter Luftverriegelungsmechanismus
• 3 Arten von Tischelementen wählbar
• Externer Fotodetektor kann montiert werden.

Hauptmerkmale

• Ausrichtung und Positionierung der übergebenen Werkstücke.
• Trägt zur Platzersparnis auf Förderlinien bei.
• Max. zulässiges Lastgewicht: 1000 kg.
• Werkstücke können in jede beliebige Richtung bewegt werden.
• Kugellager ermöglichen einen reibungslosen Betrieb.
• Tischzentriergenauigkeit ±1 mm oder weniger (ohne Werkstück).
• Bewegungsbereich der Tischmitte: Max. ø100 mm.

Technische Daten

• Zulässiges Lastgewicht: 2 (2 KN)
• Hub: 12 (12mm, MACM2)
• Tischelement: S [Edelstahl (bearbeitet)]
• Sensortyp: P (Fotodetektor seitlich montiert)
• Entlastungsanschluss: V (Ja)

Zusätzliche Informationen

• Teilenummer: MACM2-12SPV-X131
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8479899790
