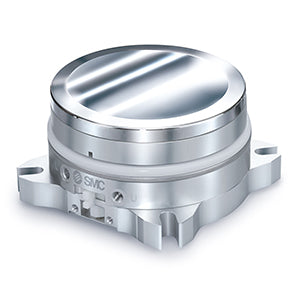

MACM, Zentriereinheit – MACM2-12S-X131

• Zentriereinheit
• Schwere Werkstücke können mit kleinen Zylindern ausgerichtet und positioniert werden
• Werkstücke können in jede Richtung bewegt und sogar um 360° gedreht werden
• Max. zulässiges Lastgewicht bis zu 1000 kg
• Zentriergenauigkeit: ±1 mm oder weniger
• Integrierter pneumatischer Verriegelungsmechanismus
• 3 Arten von Tischmaterial wählbar
• Externer Fotosensor montierbar.

Hauptmerkmale

• Ausrichtung und Positionierung von geförderten Werkstücken.
• Trägt zur Platzersparnis auf Förderlinien bei.
• Max. zulässiges Lastgewicht: 1000 kg.
• Werkstücke können in jede Richtung bewegt werden.
• Kugellager ermöglichen einen reibungslosen Betrieb.
• Zentriergenauigkeit des Tisches ± 1 mm oder weniger (Werkstück nicht belastet).
• Verschiebbarer Bereich der Tischmitte: Max. ø100 mm.

Spezifikationen

• Zulässiges Lastgewicht: 2 (2 KN)
• Hub: 12 (12 mm, MACM2)
• Tischmaterial: S [Edelstahl (bearbeitet)]
• Sensortyp: Nicht unterstützt
• Entlastungsanschluss: Nein

Zusätzliche Informationen

• Teilenummer: MACM2-12S-X131
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
