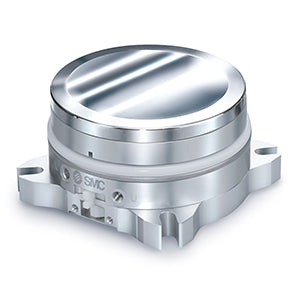

MACM, Zentriereinheit – MACM10-50SPV-X131

• Zentriereinheit
• Schwere Werkstücke können mit kleinen Zylindern ausgerichtet und positioniert werden
• Werkstücke können in jede Richtung bewegt und sogar um 360° gedreht werden
• Max. zulässiges Lastgewicht bis zu 1000 kg
• Zentriergenauigkeit: ±1 mm oder weniger
• Eingebauter Luftverriegelungsmechanismus
• 3 Arten von Tischmaterial wählbar
• Externer Fotosensor kann montiert werden.

Hauptmerkmale

• Ausrichtung und Positionierung von geförderten Werkstücken.
• Trägt zur Platzersparnis bei Förderlinien bei.
• Max. zulässiges Lastgewicht: 1000 kg.
• Werkstücke können in jede Richtung bewegt werden.
• Kugellager ermöglichen einen reibungslosen Betrieb.
• Tischzentriergenauigkeit ± 1 mm oder weniger (Werkstück nicht beladen).
• Beweglicher Bereich der Tischmitte: Max. ø100 mm.

Spezifikationen

• Zulässiges Lastgewicht: 10 (10 KN)
• Hub: 50 (50 mm, MACM10)
• Tischmaterial: S [Edelstahl (bearbeitet)]
• Sensortyp: P (Typ mit anschlussseitig montiertem Fotosensor)
• Entlastungsanschluss: V (Ja)

Zusätzliche Informationen

• Teilenummer: MACM10-50SPV-X131
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
