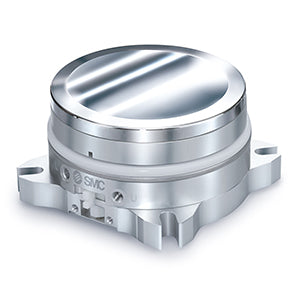

MACM, Zentriereinheit – MACM10-50NPV-X131

• Zentriereinheit
• Schwere Werkstücke lassen sich mit kleinen Zylindern ausrichten und positionieren
• Werkstücke können in jede Richtung bewegt und sogar um 360° gedreht werden
• Max. zulässige Last: bis zu 1000 kg
• Zentriergenauigkeit: ±1 mm oder weniger
• Integrierte Luftverriegelung
• 3 Tischmaterialien zur Auswahl
• Externer Fotosensor kann montiert werden.

Hauptmerkmale

• Ausrichten und Positionieren transportierter Werkstücke.
• Trägt zur Platzersparnis an Förderlinien bei.
• Max. zulässige Last: 1000 kg.
• Werkstücke können in jede Richtung bewegt werden.
• Kugellager ermöglichen einen reibungslosen Betrieb.
• Zentriergenauigkeit des Tisches: ± 1 mm oder weniger (ohne Werkstück).
• Verstellbereich der Tischmitte: max. ø100 mm.

Technische Daten

• Entlastungsanschluss: V (Ja)
• Hub: 50 (50 mm, MACM10)
• Material des Tisches: N (Gussnylon)
• Sensortyp: P (Ausführung mit Fotosensor auf der Anschlussseite)
• Zulässige Last: 10 (10 kN)

Zusätzliche Informationen

• Artikelnummer: MACM10-50NPV-X131
• Mindestbestellmenge: 0

Dokumente

• Katalog (PDF)
• CAD-Modell
