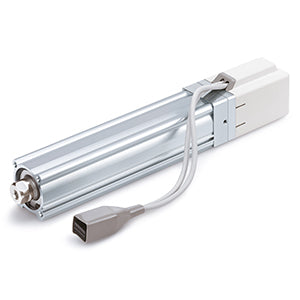

Standardausführung – LEY | LEY16DA-30C-R5CP18

Optimal für Standardanwendungen

Merkmale

• Gehäusegröße: 16, 25, 32 und 40 mm
• Hub: 30 bis 500 mm
• Schrittmotor- und Servomotorausführungen.

Technische Daten

• Teilenummer: LEY16DA-30C-R5CP18
• Artikel-Nr.: 02956677
• Hub: 30 mm
• Kolbenstangengewinde: Innengewinde
• Motor-Einbaulage: D (Inline)
• Motor: Schrittmotor (Servo 24 V DC)
• Größe: 16
• Motoroption: C (mit Motorabdeckung)
• Verdrahtung für LEC-Steuerungen: Ohne Kabel
• Steuerung: C (JXC, Schrittmotorsteuerung)
• Aktuatorkabellänge: 5 (5 m)
• Aktuatorkabel: R (Roboterflexkabel)
• Verdrahtung für JXC-Steuerungen und Kommunikationssteckverbinder: Keine
• Montage: Beidseitig mit Gewindebohrungen (Standard)
• Montage der Steuerung: 8 (DIN-Schiene)
• Suffix: 1 (für Einzelachse)
• Spindelsteigung: A (Größe 16: 10 mm, Größe 25: 12 mm, Größe 32/40: 16 mm)
• Protokoll: P (PROFINET)
• Lieferzeit: 10 Tage
• Ursprungsland: CZ

Dokumente

• Katalog
• Datenblatt
• CAD-Modell (STEP)
• Bedienungsanleitung
• Bedienungsanleitung 2
• Installationsanleitung
