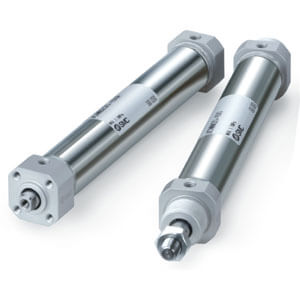

JC(D)M, Luftzylinder, doppelt wirkend, einhubig – JCDMBZ25-150

• Runder Luftzylinder, doppeltwirkend, einseitig betrieben.
• Kompakt und leicht.
• Kolbenstangenabmessungen (mm): 20, 25, 32 und 40.
• Hublängen bis zu 300 mm.
• Direkte Montage an beiden Endkappen möglich.
• Als Kolbenstangenendstücke mit Innengewinde und Außengewinde erhältlich.
• Endanschlagdämpfung.

Hauptmerkmale

• Runder Luftzylinder, doppeltwirkend, einseitig betrieben.
• Kompakt und leicht.
• Kolbenstangenabmessungen (mm): 20, 25, 32 und 40.
• Hublängen bis zu 300 mm.
• Direkte Montage an beiden Endkappen möglich.
• Als Kolbenstangenendstücke mit Innengewinde und Außengewinde erhältlich.
• Endanschlagdämpfung.

Technische Daten

• Magnet: D (integrierter Magnet)
• Montage: BZ [Basis (Innengewinde an der Kolbenstangenkappe)]
• Kolbenstangenabmessung: 25 mm
• Gewindeart der Anschlüsse: M5
• Hub: 150
• Gewinde des Kolbenstangenendstücks: Außengewinde
• Montagenmutter: Keine
• Autoschalter: Ohne Schalter
• Führungsleitung oder vorkabelierter Anschluss: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: JCDMBZ25-150
• Lieferzeit (Tage): 30
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
