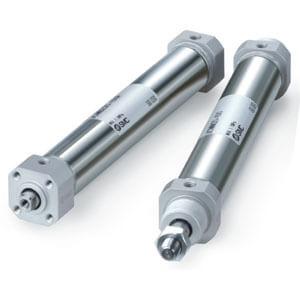

JC(D)M, Luftzylinder, doppeltwirkend, einstöbig – JCDMBZ20-250

• Runder Luftzylinder, doppeltwirkend, einseitig befüllt.
• Kompakt und leicht.
• Kolbenstangenabmessungen (mm): 20, 25, 32 und 40.
• Hublängen bis zu 300 mm.
• Direkte Montage an beiden Endkappen möglich.
• Als Kolbenstangenendstücke mit Außengewinde und Innengewinde erhältlich.
• Endanschlagdämpfung.

Hauptmerkmale

• Runder Luftzylinder, doppeltwirkend, einseitig befüllt.
• Kompakt und leicht.
• Kolbenstangenabmessungen (mm): 20, 25, 32 und 40.
• Hublängen bis zu 300 mm.
• Direkte Montage an beiden Endkappen möglich.
• Als Kolbenstangenendstücke mit Außengewinde und Innengewinde erhältlich.
• Endanschlagdämpfung.

Technische Daten

• Magnet: D (integrierter Magnet)
• Montage: BZ [Basis (Innengewinde an der Kolbenstangenkappe)]
• Kolbenstangenabmessung: 20 mm
• Anschlussgewinde: M5
• Hub: 250
• Kolbenstangenendstück: Außengewinde
• Montagenmutter: Keine
• Autoschalter: Ohne Schalter
• Anschlussleitung oder vorkabelter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: JCDMBZ20-250
• Lieferzeit (Tage): 30
• Mindestbestellmenge: 1
• Herkunftsland: CN
• TARIC-Code: 8412310090
