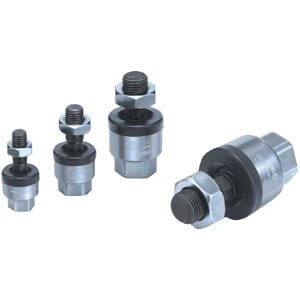

JC, Gleitgelenk, Standard, Leichtbauart – JC30-10-125

• Wir freuen uns, die Einführung der JC-Serie bekannt zu geben, einer leichten, schwimmenden Gelenkverbindung zur Ergänzung unseres bestehenden Sortiments für Pneumatikzylinder. Ein Hauptmerkmal der JC ist ihr Aluminiumgehäuse, das eine Gewichtsreduzierung von bis zu 30 % ermöglicht und dadurch die Trägheitskräfte und Seitenkräfte auf die Aktoren während des Betriebs reduziert. Die Verbindung ist außerdem durch eine staubdichte Abdeckung geschützt, was ihre Lebensdauer verlängert. Mit einem Schwenkwinkel von ±5° und einer zulässigen Exzentrizität von ±0,5 bis 1 mm ist die JC dafür ausgelegt, jegliche Fehlstellung auszugleichen, die zwischen dem Werkstück und dem Zylinder auftreten kann. Diese Fähigkeit zur Ausgleichung von Abweichungen reduziert den Verschleiß der Zylinder und verlängert ihre Lebensdauer. Sie kann bei einer maximalen Zug-/Druckkraft von 3100 N für Zylinderkolbenweiten von 20 bis 63 mm und Gewindegrößen von M8x1,25 bis M18x1,5 betrieben werden. Die JC-Serie ist ideal für jeden Pneumatikzylinder, bei dem die Verbindung eine Exzentrizität oder einen Verlust der Parallelität zwischen dem Zylinder und dem angetriebenen Bauteil ausgleichen muss.

Hauptmerkmale

• Standard-/Gewinnennennweite.

Spezifikationen

• Kolbenweite: ø25/ø32
• Gewinnennennweite: M10 x 1,25

Dokumente

• Katalog (PDF)
• CAD-Modell
