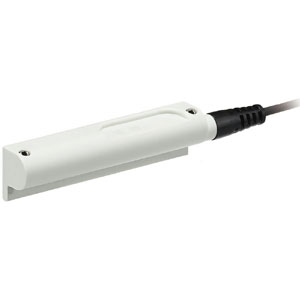

D-MP, Stellantriebs-Positionssensor – D-MP100C

• Erfassung der Hubposition des Antriebs durch Analogsignal
• IO-Link-fähig
• Direkte Montage in der Antriebsnut
• Wiederholgenauigkeit von 0,1 mm
• 4 Messbereiche
• Flexibler Schaltausgang.

Hauptmerkmale

• Messbereich: 25 mm, 50 mm, 100 mm und 200 mm.
• Geeignete Zylinder: MB, CQ2, MGP, CXSJ, CP96, C96 und C55.
• IO-Link-kompatibel.
• Analogausgang: Spannungsausgang (0 bis 10 [V]), Stromausgang (4 bis 20 [mA]).
• Analogausgang umkehrbar.
• Einstellung durch einfaches Berühren des Touchpads.
• Anschluss: freie Kabelenden, M8-4-Pin und M12-4-Pin.

Spezifikationen

• Messbereich: 100 (100 mm)
• Anschlussleitung: C (M12-4-Pin, 0,3 m)

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
• Installationsanleitung
• CE-Zertifikat
