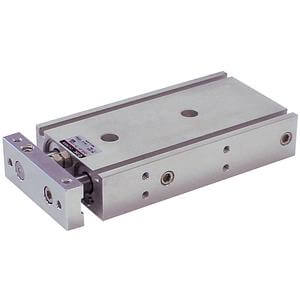

CXSM, Doppelte Kolbenstangen, Gleitlager – CXSM32TF-70

• Die Serie CXS ist in sechs Kolbendurchmessern und mit Hüben bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise Verdrehsicherung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabungsaufgaben. Der CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. Erhältlich in Reinraumausführung.

Hauptmerkmale

• Doppelstangen-Zylinder mit Gleitlager
• Kolbendurchmesser: 6, 10, 15, 20, 25, 32 (mm)
• Hübe von 10 mm bis 100 mm, abhängig vom Kolbendurchmesser
• Vielzahl an Sensoren und verschiedene Leitungslängen

Spezifikationen

• Kolbendurchmesser: 32 mm
• Hub: 70 mm
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m [bzw. ohne bei Sensorausführung ohne Sensor]
• Anzahl: 2 Stück [bzw. ohne bei Sensorausführung ohne Sensor]
• Schmiermittel: Ohne Schmierfunktion
• Sensor: Ohne Sensor
• Gewinde: TF (ø25, ø32 Bohrung: G 1/8)

Zusätzliche Informationen

• Artikelnummer: CXSM32TF-70
• Mindestbestellmenge: 0

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
