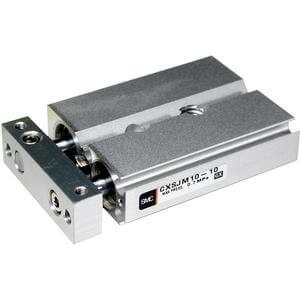

CXSJ, Zweistangenzylinder, kompakte Ausführung – CXSJM6-40

• Die Serie CXS ist in sechs Bohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine äußerst präzise verdrehgesicherte Ausführung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabung. Die CXS kann mit Reed- oder Halbleiterschaltern verwendet werden. Auch in Reinraumausführungen erhältlich.

Hauptmerkmale

• Doppelkolbenzylinder, kompakte Bauart
• Gleitlager oder Kugelbuchsenlager
• Bohrungsgröße (mm): 6, 10, 15, 20, 25, 32
• Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
• Automatikschalter erhältlich
• Zusätzlich als Sonderanfertigung erhältlich.

Technische Daten

• Lagerausführung: M (Gleitlager)
• Bohrungsgröße: 6 mm
• Gewindeart: Rc (oder M-Gewinde bei Bohrungsgrößen von 6 bis 25)
• Verrohrung: Standardanschluss
• Hub: 40 mm
• Automatikschalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m [oder keine bei Ausführung ohne Schalter]
• Anzahl: 2 Stück [oder keine bei Ausführung ohne Schalter]
• Option: Keine

Weitere Informationen

• Artikelnummer: CXSJM6-40
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
