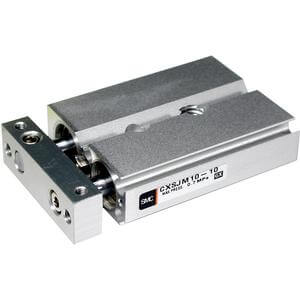

CXSJ, Doppelstangenzylinder, Kompaktbauweise – CXSJM6-30

• Die Serie CXS ist in sechs Kolbendurchmessern und mit Hüben bis 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise verdrehgesicherte Ausführung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Handhabungsaufgaben. Der CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. In Reinraumausführung erhältlich.

Hauptmerkmale

• Doppelstangenzylinder, kompakte Bauweise
• Gleitführung oder Kugelführung
• Kolbendurchmesser (mm): 6, 10, 15, 20, 25, 32
• Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
• Auto-Sensoren erhältlich
• Kundenspezifische Ausführungen zusätzlich verfügbar.

Spezifikationen

• Lagerungsart: M (Gleitführung)
• Kolbendurchmesser: 6 mm
• Gewindeart: Rc (bzw. M-Gewinde für Durchmesser 6 bis 25)
• Anschluss: Standardanschluss
• Hub: 30 mm
• Auto-Sensor: ohne Sensor
• Kabel oder Stecker: 0,5 m [bzw. keine bei Ausführung ohne Sensor]
• Anzahl: 2 Stk. [bzw. keine bei Ausführung ohne Sensor]
• Option: keine

Zusätzliche Informationen

• Artikelnummer: CXSJM6-30
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
