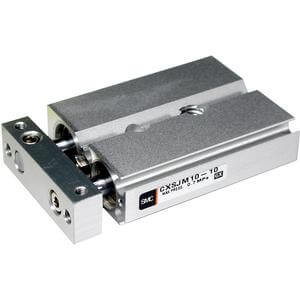

CXSJ, Doppeltwirkender Zylinder, Kompaktausführung – CXSJM10-30

• Die Serie CXS ist in sechs Kolbendurchmessern und Hublängen bis 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise, verdrehgesicherte Ausführung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Handhabungsaufgaben. Der CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. Erhältlich in Reinraumausführungen.

Hauptmerkmale

• Doppelstangenzylinder, kompakte Bauweise
• Gleitführung oder Kugelführung
• Kolbendurchmesser (mm): 6, 10, 15, 20, 25, 32
• Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
• Elektronische Sensoren erhältlich
• Ausführungen nach Kundenwunsch zusätzlich verfügbar.

Spezifikationen

• Lagerungsart: M (Gleitführung)
• Kolbendurchmesser: 10 mm
• Gewindeart: Rc (oder M-Gewinde für Kolbendurchmesser 6 bis 25)
• Anschluss: Standardanschluss
• Hub: 30 mm
• Elektronischer Sensor: Ohne Sensor
• Anschlusskabel oder Stecker: 0,5 m [oder keine bei Ausführung ohne Sensor]
• Anzahl: 2 Stk. [oder keine bei Ausführung ohne Sensor]
• Option: Keine

Zusätzliche Informationen

• Teilenummer: CXSJM10-30
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
