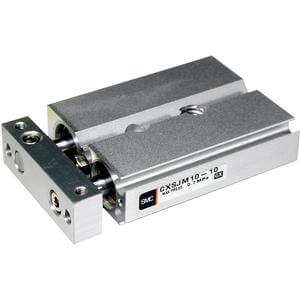

CXSJ, Doppeltwirkender Zylinder, Kompaktausführung – CXSJL6-20

• Die Serie CXS ist in sechs Kolbendurchmessern und Hublängen bis 100 mm erhältlich. Diese Serie ist sehr kompakt und zeichnet sich durch eine sehr präzise Verdrehsicherung aus. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Handhabungsaufgaben. Die CXS kann sowohl mit Reed- als auch mit elektronischen Sensoren verwendet werden. Erhältlich in Reinraumausführung.

Hauptmerkmale

• Doppelstangenzylinder, kompakte Ausführung
• Gleitlager oder Kugelführungsbuchse
• Kolbendurchmesser (mm): 6, 10, 15, 20, 25, 32
• Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
• Auto-Schalter erhältlich
• Kundenspezifische Ausführungen zusätzlich erhältlich.

Spezifikationen

• Lagerart: L (Kugelführungsbuchse)
• Kolbendurchmesser: 6mm
• Gewindeart: Rc (oder M-Gewinde bei 6 bis 25 mm Durchmesser)
• Anschluss: Standardanschluss
• Hub: 20mm
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder steckbare Ausführung: 0,5m [oder keine bei Ausführung ohne Schalter]
• Anzahl: 2 Stk. [oder keine bei Ausführung ohne Schalter]
• Option: Keine

Zusätzliche Informationen

• Teilenummer: CXSJL6-20
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
