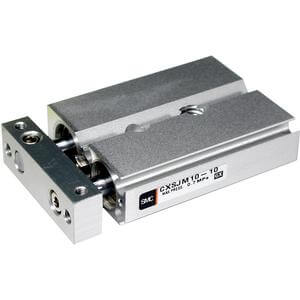

- Die Serie CXS ist in sechs Zylinderbohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und verfügt über eine hochpräzise Verdrehsicherung. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabungsaufgaben. Die CXS-Serie kann mit Reed- oder Halbleiterschaltern verwendet werden. Auch in Reinraumausführung erhältlich.
Hauptmerkmale
- Doppelstangenzylinder, kompakte Ausführung
- Gleitlager oder Kugelbuchsenlager
- Zylinderbohrung (mm): 6, 10, 15, 20, 25, 32
- Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
- Automatikschalter erhältlich
- Zusätzlich als Sonderanfertigung erhältlich.
Technische Daten
- Lagerausführung: L (Kugelbuchsenlager)
- Zylinderbohrung: 20 mm
- Gewindeart: Rc (oder metrisches Gewinde bei Zylinderbohrungen von 6 bis 25)
- Anschluss: Standardanschlüsse
- Hub: 40 mm
- Automatikschalter: Ohne Schalter
- Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m [entfällt bei Ausführung ohne Schalter]
- Anzahl: 2 Stück [entfällt bei Ausführung ohne Schalter]
- Option: Keine
Zusätzliche Informationen
- Teilenummer: CXSJL20-40
- Lieferzeit (Tage): 19
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
