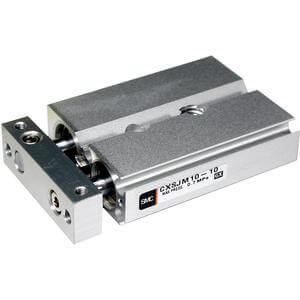

- Die Serie CXS ist in sechs Bohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und verfügt über eine hochpräzise verdrehgesicherte Ausführung. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder leichte Materialhandhabung. Die CXS-Zylinder können mit Reed- oder Halbleiterschaltern verwendet werden. Auch in Reinraumausführung erhältlich.
Hauptmerkmale
- Doppelstangenzylinder, kompakte Bauform
- Gleitlager oder Kugelbuchsenlager
- Bohrungsgröße (mm): 6, 10, 15, 20, 25, 32
- Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
- Automatikschalter verfügbar
- Zusätzlich als Sonderanfertigung erhältlich.
Spezifikationen
- Lagerausführung: L (Kugelbuchsenlager)
- Bohrungsgröße: 20 mm
- Gewindetyp: Rc (oder metrisches Gewinde bei Bohrungsgrößen von 6 bis 25)
- Verrohrung: Standardanschlüsse
- Hub: 100 mm
- Automatikschalter: Kein Schalter
- Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m [entfällt bei Ausführung ohne Schalter]
- Anzahl: 2 Stk. [entfällt bei Ausführung ohne Schalter]
- Option: Keine
Weitere Informationen
- Artikelnummer: CXSJL20-100
- Lieferzeit (Tage): 41
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
