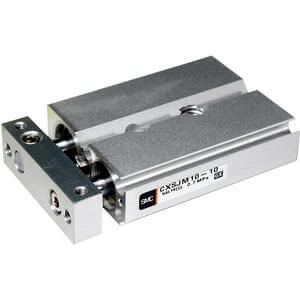

- Die Serie CXS ist in sechs Bohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und verfügt über eine sehr präzise verdrehsichere Ausführung. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder die Handhabung leichter Materialien. Der CXS kann mit Reed- oder Halbleiterschaltern verwendet werden. Auch in Reinraumausführung erhältlich.
Hauptmerkmale
- Doppelkolbenzylinder, kompakte Ausführung
- Gleitlager oder Kugelbuchsenlager
- Bohrungsgröße (mm): 6, 10, 15, 20, 25, 32
- Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
- Automatikschalter erhältlich
- Zusätzlich als Sonderanfertigung erhältlich.
Technische Daten
- Bohrungsgröße: 15 mm
- Hub: 75 mm
- Anschlusskabel oder vorkonfektionierter Steckverbinder: 0,5 m [oder keiner, wenn kein Schalter vorhanden ist]
- Anschluss: Standardanschluss
- Anzahl: 2 Stk. [oder keiner, wenn kein Schalter vorhanden ist]
- Option: Keine
- Automatikschalter: Kein Schalter
- Gewindetyp: Rc (oder M-Gewinde bei Bohrungen von 6 bis 25)
- Lagerausführung: L (Kugelbuchsenlager)
Zusätzliche Informationen
- Teilenummer: CXSJL15-75
- Lieferzeit (Tage): 26
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
