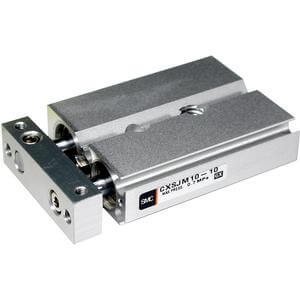

- Die Serie CXS ist in sechs Bohrungsgrößen und mit Hublängen bis zu 100 mm erhältlich. Diese Serie ist sehr kompakt und verfügt über eine äußerst präzise verdrehsichere Ausführung. Sie eignet sich für präzise Pick-and-Place-Anwendungen oder für den Materialtransport bei geringer Belastung. Die CXS kann mit Reed- oder Halbleiterschaltern verwendet werden. Auch in Reinraumausführungen erhältlich.
Hauptmerkmale
- Doppelstangenzylinder, kompakte Bauform
- Gleitlager oder Kugelbuchsenlager
- Bohrungsgröße (mm): 6, 10, 15, 20, 25, 32
- Standardhübe (mm): 10, 20, 30, 40, 50, 75, 100
- Automatikschalter verfügbar
- Zusätzlich als Sonderanfertigung erhältlich.
Technische Daten
- Lagerausführung: L (Kugelbuchsenlager)
- Bohrungsgröße: 15 mm
- Gewindetyp: Rc (oder metrisches Gewinde bei Bohrungsgrößen von 6 bis 25)
- Verrohrung: Standardanschlüsse
- Hub: 10 mm
- Automatikschalter: Kein Schalter
- Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m [oder keine bei Ausführung ohne Schalter]
- Anzahl: 2 Stk. [oder keine bei Ausführung ohne Schalter]
- Option: Keine
Zusätzliche Informationen
- Artikelnummer: CXSJL15-10
- Lieferzeit (Tage): 26
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8479899790
