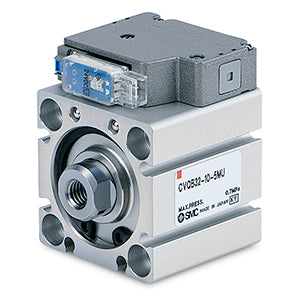

- Maschinenbauer, die traditionell Zylinder und Magnetventile für Druck- und Klemanwendungen einsetzen, erhalten mit der Einführung der neuen Zylinder- und Ventilbaureihe CVQ von SMC eine zeit- und platzsparende Lösung. Ursprünglich entwickelt, um ein einzigartiges Kompaktzylinder-/Ventilsystem aus einer Hand zu bieten, haben die Ingenieure des Weltmarktführers SMC ihren beliebtesten Kompaktzylinder der Serie CQ2 und das Magnetventil der Serie V100 genommen und diese buchstäblich zu einer einzigen Einheit zusammengebaut. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderbaureihe erhebliche Platzersparnisse, da kein Raum mehr für das Ventil oder die erforderliche Verrohrung eingeplant werden muss. Durch den Wegfall der Verrohrung ergeben sich zudem weitere Leistungsvorteile wie ein geringerer Druckabfall und ein um bis zu 37 % reduzierter Luftverbrauch pro Zyklus sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu bisherigen separaten Zylinder- und Ventilkonfigurationen. Als einteilige Einheit benötigt der neue CVQ nur drei statt wie bisher sieben Anschlüsse, was den Zeitaufwand für Montage und Wartung reduziert. Derzeit kombiniert die Serie CVQ einen doppeltwirkenden Kompaktzylinder in den Bohrungsgrößen 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen, die eine Zylindergeschwindigkeit zwischen 50 – 500 mm/s erfordern, mit einem 2-Stellungs-Magnetventil, das staubgeschützt nach IP 40 ist und in stromsparenden 24- oder 12-V-Optionen erhältlich ist.
Hauptmerkmale
- Platzsparend.
- Energiesparend.
- Arbeitssparend.
- Verbesserte Ansprechgeschwindigkeit.
- Unterschiedliche Anschlussrichtungen möglich.
- Bohrungsgröße (mm): 32, 40, 50, 63.
- Hub (mm): 5~100.
Technische Daten
- Hub: 20
- Auto-Schalter: Ohne Schalter
- Manuelle Betätigung: Nicht verriegelnde Druckbetätigung
- Nennspannung: 5 (24 VDC)
- Befestigung: B (Durchgangsbohrung)
- Bohrungsgröße: 32 mm
- Elektrischer Anschluss: MO (M-Steckverbinder ohne Stecker)
- Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (bzw. keiner bei Ausführung ohne Schalter)
- Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)
- Überspannungsschutz: Ohne Überspannungsschutz
- Anschluss: Standard
- Anschlussgewinde: Rc (Bohrung 32 & 40: M5; Bohrung 50 & 63: Rc)
- Option: Standard (Innengewinde an der Kolbenstange)
Zusätzliche Informationen
- Teilenummer: CVQB32-20-5MO
- Lieferzeit (Tage): 34
- Mindestbestellmenge: 1
- Ursprungsland: JP
- TARIC-Code: 8412310090
