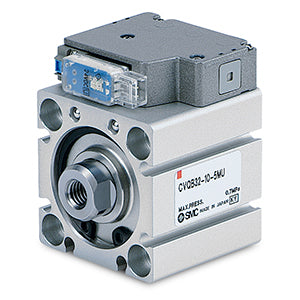

CVQ (ø32), Kompaktzylinder mit Magnetventil – CVQB32-100-5MO

• Maschinenbauer, die traditionell Zylinder und Magnetventile für Schiebe- und Spannanwendungen einsetzen, erhalten mit der Einführung der neuen Zylinder- und Ventilbaureihe CVQ von SMC eine zeit- und platzsparende Lösung. Ursprünglich entwickelt, um ein einzigartiges All-in-One-System aus Kompaktzylinder und Ventil bereitzustellen, haben die Ingenieure des Weltmarktführers SMC einfach ihren beliebtesten Kompaktzylinder CQ2 und das Magnetventil V100 genommen und diese buchstäblich in einer einzigen Einheit zusammengefügt. Durch diesen innovativen Ansatz bietet die neue CVQ-Zylinderbaureihe erhebliche Platzersparnisse, da weder für das Ventil noch für die notwendige Verrohrung Platz eingeplant werden muss. Durch den Entfall der Verrohrung werden zudem weitere Leistungsvorteile erzielt, wie ein geringerer Druckabfall und ein um bis zu 37 % niedrigerer Luftverbrauch pro Zyklus sowie eine verbesserte Ansprechgeschwindigkeit im Vergleich zu früheren Konfigurationen mit separatem Zylinder und Ventil. Als einteilige Einheit benötigt die neue CVQ nur drei statt der bisher erforderlichen sieben Anschlüsse, wodurch der Arbeitsaufwand für Installation und Wartung reduziert wird. Derzeit kombiniert die Serie CVQ einen doppelt wirkenden Kompaktzylinder in den Kolbendurchmessern 32 mm, 40 mm, 50 mm oder 63 mm für Anwendungen, die eine Zylindergeschwindigkeit zwischen 50 – 500 mm/s erfordern, mit einem 2-Wege-Magnetventil, das staubgeschützt nach IP 40 ist und in stromsparenden 24-V- oder 12-V-Optionen erhältlich ist.

Hauptmerkmale

• Platzsparend.
• Energiesparend.
• Arbeitssparend.
• Verbesserte Ansprechgeschwindigkeit.
• Verschiedene Leitungsanschlüsse möglich.
• Kolbendurchmesser (mm): 32, 40, 50, 63.
• Hub (mm): 5~100.

Spezifikationen

• Befestigung: B (Durchgangsbohrung)
• Kolbendurchmesser: 32mm
• Hub: 100
• Option: Standard (Innengewinde an der Kolbenstange)
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (bzw. entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. entfällt bei Ausführung ohne Schalter)
• Nennspannung: 5 (24 VDC)
• Elektrischer Anschluss: MO (M-Stecker ohne Anschlussdose)
• Funkenlöschung: Ohne Funkenlöschung
• Handhilfsbetätigung: Tastende Ausführung (nicht arretierend)
• Verrohrung: Standard
• Anschlussgewinde: Rc (32 & 40 Bohrung: M5; 50 & 63 Bohrung Rc)
