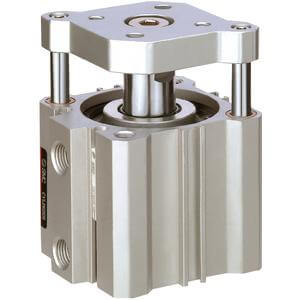

C(D)QM (ø12 bis ø32), Kompaktzylinder, Führungsstangenbauweise – CQMA32TF-20

• Der CQM ist ein kompakter Zylinder mit integrierter Führungsstange und -platte. Die Serie ist in den Nenndurchmessern 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm mit den gleichen Befestigungsmaßen wie der CQ2 erhältlich. Die Führungsstange und -platte ermöglichen die direkte Montage des Werkstücks. Die CQM-Serie bietet die 4-fache Querlastfestigkeit des CQ2K und eine Verdrehungsgenauigkeit von ±0,2°.

Hauptmerkmale

• Kompaktzylinder mit Führungsstange
• Nenndurchmesser (mm): 12, 16, 20, 25, 32
• Standardhub (mm): 5 bis 100
• 4-fache Querlastfestigkeit des CQ2K
• Verdrehungsgenauigkeit 0,2 oder weniger
