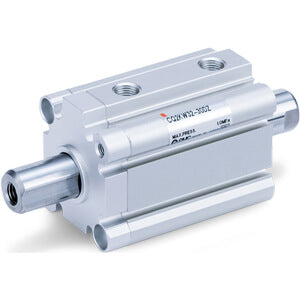

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, Doppelstab, nichtdrehend mit Montagekerbe für Endlagenschalter – CQ2KWB50TF-30DZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu entwickelte Gehäuse, das verbesserte Montageoptionen für Autoschalter bietet sowie eine allgemeine Gewichtsreduzierung der Zylinder um 5–13 % je nach Modell. Alle CQ2-Zylinder von Ø 32 bis 200 mm verfügen nun über Einsteckrillen, in denen Autoschalter auf allen vier Seiten des Zylinders ohne Autoschalterhalterungen montiert werden können. Bei kleineren Kolbenstangenmaßen von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einsteckrillen integriert, die eine halterungsfreie Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, zwei-kolbeniger, nicht drehbarer Kompaktzylinder
• Kolbenstangenmaße (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbenstangenmaß 12 bis 25); Rc, NPT oder G (Kolbenstangenmaß 32 bis 63)
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Spezifikationen

• Magnet: Keiner
• Montage: B (Durchloch [Standard; Kolbenstangenmaß 12 bis 63])
• Kolbenstangenmaß: Ø 50 mm
• Anschlussgewindetyp: TF [G]
• Hub: 30 mm
• Gehäuseoption: Standard (Innengewinde am Kolbenstangenende)
• Autoschalterrinne: Z (Einsteckrillen für Autoschalter)
• Autoschalter: Kein Schalter
• Anschlusskabel oder vorkabelierter Stecker: 0,5 m oder keiner bei „Kein Schalter“
• Anzahl: 2 Stk.
• Kolbenstangenendoptionen: Keine
