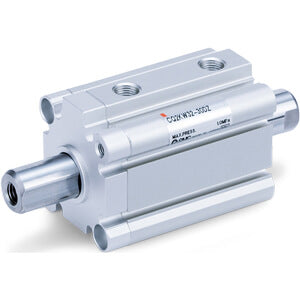

C(D)Q2KW, Kompaktzylinder, doppeltwirkend, Doppelstab, nichtdrehend mit Montagefalle für Endlagenschalter – CQ2KWA50TF-40DZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Körper, der verbesserte Montageoptionen für Autoschalter bietet und zudem je nach Modell eine Gewichtsreduzierung der Zylinder um 5–13 % ermöglicht. Bei allen CQ2-Zylindern mit einem Kolbendurchmesser von Ø 32 bis 200 mm sind nun Einsteckrillen vorgesehen, in denen Autoschalter auf allen vier Seiten des Zylinders ohne Autoschalterhalter montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Körperdesign ebenfalls Einsteckrillen integriert, die eine halterlose Montage von Autoschaltern auf zwei Flächen ermöglichen. Die integrierte Autoschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Autoschaltern entwickelt und gewährleistet einen vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, zwei-kolbiger, nichtdrehender Kompaktzylinder
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbendurchmesser 12 bis 25); Rc, NPT oder G (Kolbendurchmesser 32 bis 63)
• Ermöglicht die Montage kleiner Autoschalter auf 4 Flächen.

Spezifikationen

• Montage: A (Beide Enden mit Gewinde; Kolbendurchmesser 40 bis 63)
• Kolbendurchmesser: Ø 50 mm
• Hub: 40 mm
• Anschlussleitung oder Steckverbinder: 0,5 m oder ohne bei fehlendem Schalter
• Anzahl: 2 Stk.
• Autoschalterrinne: Z (Einsteckrillen für Autoschalter)
• Magnet: Keiner
• Kolbenendoptionen: Keine
• Autoschalter: Kein Schalter
• Anschlussgewindetyp: TF [G]
• Körperoption: Standard (Kolbenende mit Innengewinde)
