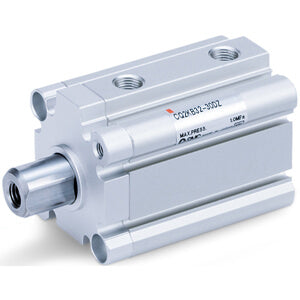

C(D)Q2K, Kompaktzylinder, doppelt wirkend, einstuendig, nicht rotierend, mit Montagekerbe für Endlagenschalter – CQ2KA40TF-10DMZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Endschalter bietet und zudem je nach Modell zu einer Gewichtsreduzierung der Zylinder um 5–13 % führt. Alle CQ2-Zylinder mit einem Kolbendurchmesser von Ø 32 bis 200 mm verfügen nun über integrierte Nuten, in denen Endschalter auf allen vier Seiten des Zylinders ohne Endschalterhalterungen montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Zylinderkörperdesign ebenfalls Nuten integriert, die eine halterungsfreie Montage von Endschaltern auf zwei Flächen ermöglichen. Die integrierte Endschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Endschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Doppelwirkender, einkolbiger, nicht drehbarer Kompaktzylinder
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63
• Standard-Hubbereich (mm): 5 bis 100
• Anschlussgewinde: M (Kolbendurchmesser 12 bis 25); Rc, NPT oder G (Kolbendurchmesser 32 bis 63)
• Ermöglicht die Montage kleiner Endschalter auf 4 Flächen.

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
