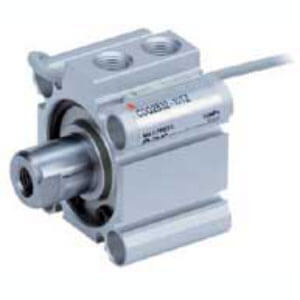

C(D)Q2, Kompaktzylinder, einfachwirkend, durchgehende Kolbenstange mit Nut für Signalgeber – CQ2B32-5SZ

• Nach der Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist das komplett neu gestaltete Gehäuse, das verbesserte Montagemöglichkeiten für Signalgeber sowie eine allgemeine Gewichtsreduzierung des Zylinders um 5 - 13 % je nach Modell bietet. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten konstruiert, die Signalgeber an allen vier Zylinderseiten ohne zusätzliche Signalgeber-Halterungen aufnehmen können. Und für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die befestigungsfreie Montage von Signalgebern auf zwei Seiten zu ermöglichen. Der integrierte Signalgeberkanal, der für die Verwendung mit unseren einfach einzustellenden, zweifarbigen elektronischen Signalgebern konzipiert wurde, bietet vollständigen Schutz gegen mögliche versehentliche Beschädigungen und verbessert die Arbeitssicherheit bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Einfachwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50
• Standardhubbereich (mm): 5, 10, 20
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Signalgeber können auf 4 Seiten montiert werden.

Spezifikationen

• Hub: 5 mm
• Wirkungsweise: S (Einfachwirkend, Federkraftrückstellung)
• Magnet: Ohne
• Optionen Kolbenstangenende: Ohne
• Aus Edelstahl: Ohne
• Signalgeber: Ohne Signalgeber
• Befestigung: B (Durchgangsbohrung [Standard])
• Kolbendurchmesser: Ø32 mm
• Anschlusskabel oder vorverdrahteter Stecker: 0,5 m oder ohne bei Ausführung ohne Signalgeber
• Fluorkautschukdichtung: Ohne
• Anzahl: 2 Stk. oder ohne bei Ausführung ohne Signalgeber
• Signalgebernut: Z (Mit Signalgeber-Montagenuten)
• Befestigungsschraube: Ohne
• Befestigungselement für Kolbenstangenende: Ohne
• Anschlussgewindeart: Rc: 32-100 Bohrung; M-Gewinde 12 bis 25 Bohrung
• Gehäuseoption: Standard (Innengewinde an Kolbenstange)

Zusätzliche Informationen

• Artikelnummer: CQ2B32-5SZ
• Lieferzeit (Tage): 16
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090
