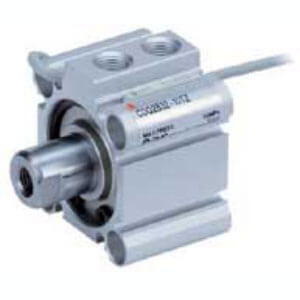

C(D)Q2, Kompaktzylinder, einfachwirkend, durchgehende Kolbenstange mit Nut für Magnetschalter – CQ2B20-10S

• Nach einer Überprüfung unserer beliebten Kompaktzylinder-Serie CQ2 haben unsere F&E-Ingenieure das komplette Zylinderprogramm vollständig überarbeitet, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der wesentliche Unterschied zwischen der neuen CQ2-Baureihe und dem alten Modell ist das komplett neugestaltete Gehäuse, das verbesserte Möglichkeiten zur Montage von Schaltern bietet und je nach Modell eine Gewichtsreduzierung des Zylinders um insgesamt 5 bis 13 % ermöglicht. Alle CQ2-Zylinder von Ø 32 bis 200 mm sind nun mit Einschubnuten ausgestattet, die die Aufnahme von Schaltern an allen vier Zylinderseiten ermöglichen, ohne dass Schalterhalterungen erforderlich sind. Für kleinere Bohrungsgrößen zwischen Ø 12 und 25 mm wurden ebenfalls Einschubnuten in das neue Gehäusedesign integriert, um die Schalter auf zwei Flächen ohne Halterung zu montieren. Die integrierte Schalternut ist für unsere einfach einzustellenden, zweifarbigen elektronischen Schalter ausgelegt und sorgt für einen vollständigen Schutz vor möglichen versehentlichen Beschädigungen sowie für verbesserte Gesundheits- und Sicherheitsvorteile bei Installations- und Wartungsarbeiten.

Hauptmerkmale

• Einfachwirkender Kompaktzylinder mit durchgehender Kolbenstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50
• Standardhubbereich (mm): 5, 10, 20
• Anschlussgewinde: M (12 bis 25 Bohrung); Rc, NPT oder G (32 bis 100 Bohrung)
• Kleine Schalter können auf 4 Flächen montiert werden.

Spezifikationen

• Magnet: Keine
• Befestigung: B (Durchgangsbohrung [Standard])
• Kolbendurchmesser: Ø20 mm
• Anschlussgewindeart: Rc
• M-Gewinde 12 bis 25 Bohrung:
• Hub: 10 mm
• Funktion: S (Einfachwirkend, Federkraftrückzug)
• Gehäuseoption: Standard (Innengewinde an der Kolbenstange)
• Schalternut: Keine [für 12-25 Bohrung ohne Magnet]
• Befestigungsschraube: Keine
• Befestigungselement an der Kolbenstange: Keine
• Schalter: Ohne Schalter
• Kabel oder Stecker: 0,5 m oder Keine bei Ausführung ohne Schalter
• Anzahl: 2 Stück oder Keine bei Ausführung ohne Schalter
• Optionen für Kolbenstange: Keine
• Aus Edelstahl: Keine
• Dichtung aus Fluorkautschuk: Keine

Zusätzliche Informationen

• Teilenummer: CQ2B20-10S
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: CN
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
