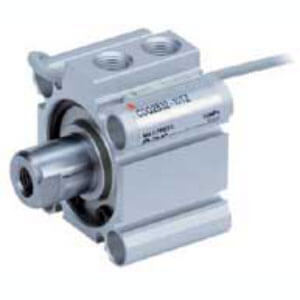

C(D)Q2, Kompaktzylinder, einfachwirkend, einstöbig mit Montagefutter für Automatikschalter – CQ2A40TF-5TZ

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Endschalter bietet und zudem das Zylindergewicht je nach Modell um 5–13 % reduziert. Alle CQ2-Zylinder mit einem Kolbendurchmesser von Ø 32 bis 200 mm verfügen nun über Einsteckrillen, in denen Endschalter ohne Endschalterhalterungen auf allen vier Seiten des Zylinders montiert werden können. Bei kleineren Kolbendurchmessern von Ø 12 bis 25 mm wurden in das neue Gehäusedesign ebenfalls Einsteckrillen integriert, die die halterungslose Montage von Endschaltern auf zwei Flächen ermöglichen. Die integrierte Endschalterrinne wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen Solid-State-Endschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Gesundheits- und Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Einwirkend, einkolbig, Kompaktzylinder
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50
• Standard-Hubbereich (mm): 5, 10, 20
• Anschlussgewinde: M (Kolbendurchmesser 12 bis 25); Rc, NPT oder G (Kolbendurchmesser 32 bis 100)
• Kleine Endschalter können auf 4 Flächen montiert werden.

Dokumente

• Katalog (PDF)
• CAD-Modell
