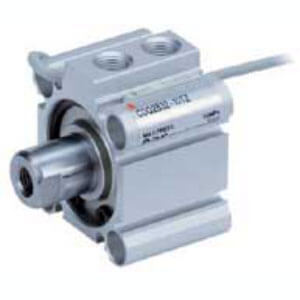

C(D)Q2, Kompaktzylinder, einfachwirkend, einstöbig mit Montagekerbe für Endlagenschalter – CQ2A20-5T

• Nach einer Überprüfung unserer beliebten CQ2-Kompaktzylinder-Serie haben unsere F&E-Ingenieure das gesamte Zylinderangebot komplett neu entwickelt, um Ihnen noch mehr Leistungsvorteile und eine größere Auswahl an Zylindern zu bieten. Der größte Unterschied zwischen der neuen CQ2-Serie und dem alten Modell ist der komplett neu entwickelte Zylinderkörper, der verbesserte Montageoptionen für Endschalter bietet und zudem zu einer Gewichtsreduzierung der Zylinder von je nach Modell zwischen 5 und 13 % führt. Alle CQ2-Zylinder mit einem Kolbenausmaß von Ø 32 bis 200 mm verfügen nun über integrierte Nuten, in denen Endschalter auf allen vier Seiten des Zylinders ohne Endschalterhalterungen montiert werden können. Bei kleineren Kolbenmaßen zwischen Ø 12 und 25 mm wurden in das neue Gehäusedesign ebenfalls Nuten integriert, die eine halterungsfreie Montage von Endschaltern auf zwei Flächen ermöglichen. Die integrierte Endschalternut wurde für die Verwendung mit unseren einfach einzustellenden, zweifarbigen, halbleiterbasierten Endschaltern entwickelt und bietet vollständigen Schutz vor möglichen unbeabsichtigten Beschädigungen sowie verbesserte Sicherheitsvorteile bei der Installation und Wartung.

Hauptmerkmale

• Einwirkzylinder, einkolbig, kompakt
• Kolbenmaße (mm): 12, 16, 20, 25, 32, 40, 50
• Standard-Hubbereiche (mm): 5, 10, 20
• Anschlussgewinde: M (Kolbenmaß 12 bis 25); Rc, NPT oder G (Kolbenmaß 32 bis 100)
• Kleine Endschalter können auf 4 Flächen montiert werden.

Technische Daten

• Magnet: Kein Magnet
• Montage: A (beide Enden mit Gewinde)
• Kolbenmaß: Ø 20 mm
• Anschlussgewindetyp: Rc: Kolbenmaß 32–100; M-Gewinde: Kolbenmaß 12–25
• Hub: 5 mm
• Betriebsart: T (Einwirkzylinder, Ausziehweg durch Feder)
• Gehäuseoption: Standard (Kolbenendkappe mit Innengewinde)
• Endschalternut: Keine [für Kolbenmaß 12–25 ohne Magnet]
• Montageschraube: Keine
• Kolbenendhalterung: Keine
• Endschalter: Kein Schalter
• Anschlussleitung oder vorkabelter Stecker: 0,5 m oder bei keinem Schalter nicht vorhanden
• Anzahl: 2 Stk. oder bei keinem Schalter nicht vorhanden
• Kolbenendoptionen: Keine
• Aus Edelstahl: Nein
• Fluor-Kautschukdichtung: Nein

Zusätzliche Informationen

• Teilenummer: CQ2A20-5T
• Lieferzeit (Tage): 6
• Mindestbestellmenge: 1
• Herkunftsland: CZ
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
