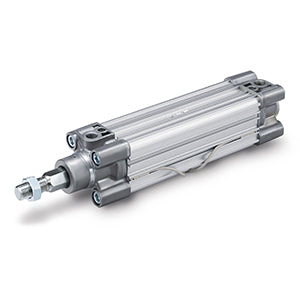

CP96K(D), ISO 15552 Zylinder, verdrehgesicherte Kolbenstange, doppeltwirkend, durchgehende Kolbenstange mit beidseitiger Luftdämpfung und Elastik-Dämpfung – CP96KDB100-600CW

• Profilzylinder nach ISO 15552.
• Kolbendurchmesser (mm): 32, 40, 50, 63, 80, 100, 125.
• Hublängen bis 2000 mm.
• Zylindervarianten: Verdrehgesichert, mit Feststelleinheit, ATEX.

Hauptmerkmale

• Doppeltwirkend, verdrehgesichert, durchgehende Kolbenstange, mit beidseitiger pneumatischer Endlagendämpfung und elastischer Dämpfung
• Kolbendurchmesser (mm): 32, 40, 50, 63, 80, 100
• Standardhub bis 500 mm, maximaler Hub 800 mm
• Für Signalgeber geeignet

Spezifikationen

• Befestigung: B (Grundausführung, ohne Befestigungselement)
• Kolbendurchmesser: Ø100 mm
• Hub: 600
• Anschlusskabel oder Stecker: 0,5 m (bzw. kein Anschluss bei Ausführung ohne Signalgeber)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Signalgeber)
• Magnet: D (mit eingebautem Magnet)
• Kolbenstange: W (durchgehende Kolbenstange)
• Signalgeber: ohne Signalgeber

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
