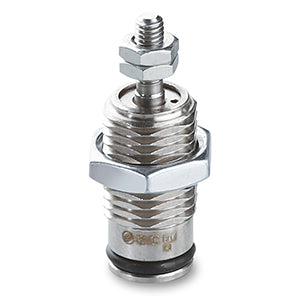

CJP-Z, Stiftzylinder, einfachwirkend, federbelastet – CJPS6-5Z

• Das kompakte Design des doppelfunktionsfähigen Stößelzylinders der CJP-Serie von SMC minimiert den erforderlichen Einbauplatz. Um vielen Konstruktionsvarianten gerecht zu werden, ist der CJP in fünf Ausführungen erhältlich: Grundausführung, Fußausführung, Flanschausführung, Gabelausführung und Traggabelausführung. Ein Modell mit Endlagenschalter ist ebenfalls erhältlich. Die verfügbaren Kolbenbaugrößen sind 6, 10 und 15 mm mit Hüben von 5 bis 30 mm. Weitere Merkmale sind Messing-Einbau-Mutter, Kolbenstange aus Edelstahl und Gehäuse aus Messing.

Hauptmerkmale

• Kolbenbaugrößen (mm): 4, 6, 10, 16
• Hübe von 5 bis 15 mm
• 2 Montagemöglichkeiten: Einbau- und Frontmontage
• Einsteckverschraubung anschließbar
• Kolbenstangenendekappe erhältlich.

Technische Daten

• Montage: S (Einbauart)
• Kolbenbaugröße: 6 mm
• Hub: 5 mm
• Kolbenstangenende: Gewinde
• Schlauchnippel: Keiner
• Kolbenstangenendekappe: Ohne Kappe
• Sonderanfertigung: Keine

Zusätzliche Informationen

• Teilenummer: CJPS6-5Z
• Lieferzeit (Tage): 19
• Mindestbestellmenge: 1
• Herkunftsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
