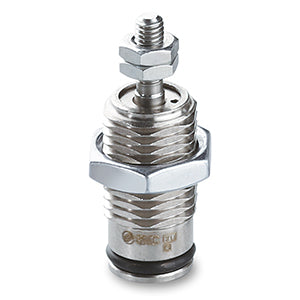

CJP-Z, Stiftzylinder, einfachwirkend, Federkraftrückzug – CJPS16-5Z-B

• Das kompakte Design der doppeltwirkenden Stiftzylinder der Serie CJP von SMC minimiert den Platzbedarf bei der Montage. Um den unterschiedlichsten Konstruktionsanforderungen gerecht zu werden, ist der CJP in fünf Befestigungsarten erhältlich: Basis-Gewindeanschluss, Fuß-, Flansch-, Gabel- und Schwenkbefestigung. Ein Modell mit Sensorabfrage ist ebenfalls verfügbar. Die verfügbaren Kolbendurchmesser umfassen 6, 10 und 15 mm bei Hüben von 5 bis 30 mm. Weitere Merkmale sind Messing-Befestigungsmuttern, eine Kolbenstange aus Edelstahl und Zylinderrohre aus Messing.

Hauptmerkmale

• Kolbendurchmesser (mm): 4, 6, 10, 16
• Hübe von 5 bis 15 mm
• 2 Befestigungsmöglichkeiten: Einbau- und Schalttafelmontage
• Anschluss für Steckverbindungen
• Kolbenstangen-Endkappe erhältlich.

Spezifikationen

• Befestigung: S (Einbautyp)
• Kolbendurchmesser: 16 mm
• Hub: 5 mm
• Schlauchnippel: Ohne
• Kolbenstangenende: B (ohne Gewinde)
• Kolbenstangen-Endkappe: ohne Kappe
• Sonderanfertigung: Keine

Dokumente

• Katalog (PDF)
• CAD-Modell
