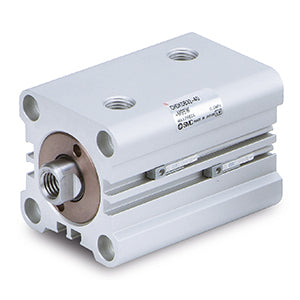

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Baureihe – CHDKGB63-50M

• Hydraulikzylinder der CH-Serie sind als kompakte Ausführung mit rundem Gehäuse, als JIS-Ausführung oder als Zugankerzylinder erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Je nach Serie sind Bohrungsdurchmesser von 20 bis 160 verfügbar. Für die meisten Modelle sind automatische Schalter erhältlich.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Bohrungsdurchmesser: 32~100
• Montage: Grundausführung
• Für automatische Schalter geeignet

Technische Daten

• Magnet: D (integriert)
• Montage: B (Grundausführung)
• Bohrungsdurchmesser: 63 mm
• Gewindetyp: Rc
• Hub: 50 mm
• Kolbenstangenmutter: M (Außengewinde)
• Automatischer Schalter: Ohne Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB63-50M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
