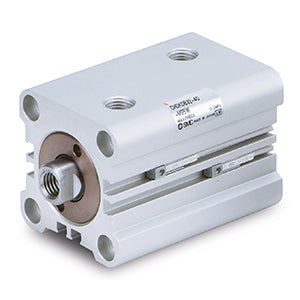

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Serie – CHDKGB50-75M

• Hydraulikzylinder der Serie CH sind als Kompakt-, Rund-, JIS- oder Zugstangen-Ausführung erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Die Kolbendurchmesser sind je nach Serie von 20 bis 160 mm verfügbar. Für die meisten Modelle sind Endlagenschalter erhältlich.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Kolbendurchmesser: 32~100
• Befestigung: Grundausführung
• Für Endlagenschalter geeignet

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 50 mm
• Gewindeart: Rc
• Hub: 75 mm
• Kolbenstangenmutter: M (Außengewinde)
• Endlagenschalter: kein Schalter
• Kabel oder Stecker: 0,5 m (bzw. keine Angabe bei keinem Schalter)
• Anzahl: 2 Stk. (bzw. keine Angabe bei keinem Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB50-75M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
