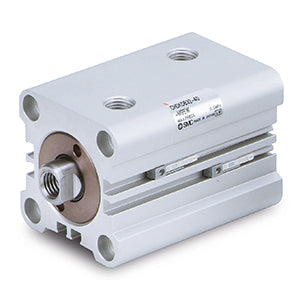

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Serie – CHDKGB50-100M

• Hydraulikzylinder der CH-Serie sind als kompakte Ausführung mit rundem Gehäuse, als JIS-Ausführung oder als Zugankerzylinder erhältlich. Der Nenndruck liegt zwischen 3,5 MPa und 16 MPa. Je nach Serie sind Bohrungsdurchmesser von 20 bis 160 erhältlich. Bei den meisten Modellen sind Näherungsschalter verfügbar.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Bohrungsdurchmesser: 32~100
• Befestigung: Grundausführung
• Für Näherungsschalter geeignet

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Bohrungsdurchmesser: 50 mm
• Gewindetyp: Rc
• Hub: 100 mm
• Kolbenstangenmutter: M (Außengewinde)
• Näherungsschalter: Kein Schalter
• Anschlusskabel oder vorkonfektionierter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB50-100M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
