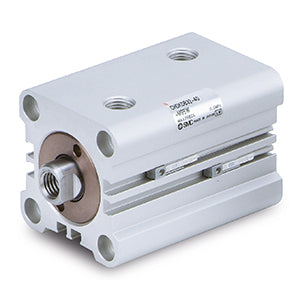

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Baureihe – CHDKGB40-75M

• Hydraulikzylinder der CH-Serie sind als kompakte Ausführung mit rundem Gehäuse, als JIS-Ausführung oder als Zuganker-Ausführung erhältlich. Der Nenndruck liegt zwischen 3,5 MPa und 16 MPa. Je nach Serie sind Bohrungsdurchmesser von 20 bis 160 verfügbar. Bei den meisten Modellen sind Auto-Schalter erhältlich.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Bohrungsdurchmesser: 32~100
• Befestigung: Grundausführung
• Für Auto-Schalter geeignet

Technische Daten

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Bohrungsdurchmesser: 40 mm
• Gewindetyp: Rc
• Hub: 75 mm
• Kolbenstangenmutter: M (Außengewinde)
• Auto-Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder entfällt bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder entfällt bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB40-75M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
