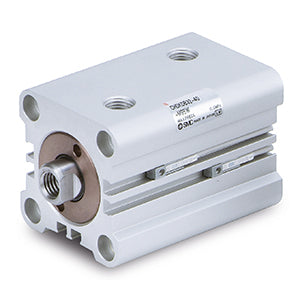

CH(D)KG(32-100), Kompakt-Hydraulikzylinder-Serie – CHDKGB40-30M

• Hydraulikzylinder der Serie CH sind in kompakter Bauweise, als Rundzylinder, nach JIS-Standard oder als Zugstangenzylinder erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Die Kolbendurchmesser sind je nach Serie von 20 bis 160 mm verfügbar. Für die meisten Modelle sind Endlagenschalter erhältlich.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Kolbendurchmesser: 32~100
• Befestigung: Grundausführung
• Endlagenschalter möglich

Spezifikationen

• Magnet: D (eingebaut)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 40 mm
• Gewindeart: Rc
• Hub: 30 mm
• Kolbenstangenmutter: M (Außengewinde)
• Endlagenschalter: ohne Schalter
• Kabel oder Anschlussstecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CHDKGB40-30M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
