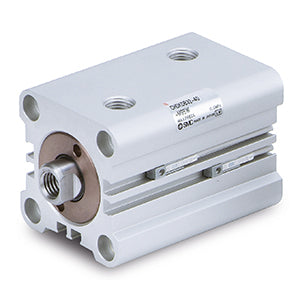

CH(D)KG(32–100), Kompakthydraulikzylinder-Baureihe – CHDKGB40-25M

• Hydraulikzylinder der CH-Serie sind als kompakte Ausführung mit rundem Gehäuse, als JIS-Ausführung oder als Zuganker-Ausführung erhältlich. Der Nenndruck reicht von 3,5 MPa bis 16 MPa. Je nach Serie sind Kolbendurchmesser von 20 bis 160 erhältlich. Bei den meisten Modellen sind automatische Schalter verfügbar.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Standard
• Nenndruck: 16 MPa
• Kolbendurchmesser: 32~100
• Befestigung: Grundausführung
• Für automatische Schalter geeignet

Technische Daten

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Kolbendurchmesser: 40 mm
• Gewindeart: Rc
• Hub: 25 mm
• Kolbenstangenmutter: M (Außengewinde)
• Automatischer Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CHDKGB40-25M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
