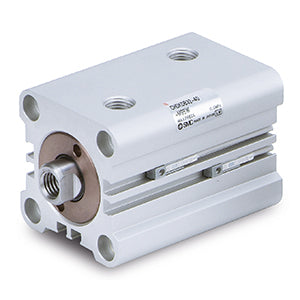

CH(D)KG(20-25), kompakte Hydraulikzylinder-Serie – CHDKGB20-50M

• Hydraulikzylinder der CH-Serie sind als kompakte Ausführung mit rundem Gehäuse, als JIS-Ausführung oder als Zuganker-Ausführung erhältlich. Der Nenndruck liegt zwischen 3,5 MPa und 16 MPa. Je nach Serie sind Bohrungsdurchmesser von 20 bis 160 verfügbar. Bei den meisten Modellen sind automatische Schalter erhältlich.

Hauptmerkmale

• Kompakter Hydraulikzylinder nach JIS-Norm
• Nenndruck: 16 MPa
• Bohrungsdurchmesser: 20~25
• Montage: Grundausführung
• Für automatische Schalter geeignet

Technische Daten

• Magnet: D (integriert)
• Montage: B (Grundausführung)
• Bohrungsdurchmesser: 20 mm
• Gewindeart: Rc
• Hub: 50 mm
• Kolbenstangenmutter: M (Außengewinde)
• Automatischer Schalter: Kein Schalter
• Anschlussleitung oder vorkonfektionierter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stück (oder keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Artikelnummer: CHDKGB20-50M
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412218090

Dokumente

• Katalog (PDF)
• CAD-Modell
