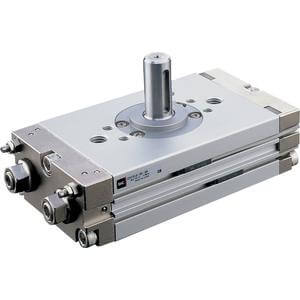

C(D)RQ2B, Kompakter Schwenkantrieb, Zahnstangenantrieb – CDRQ2BS15-90

• Flacher Drehantrieb
• Baugrößen: 10, 15, 20, 30, 40
• Drehwinkel: 90°, 180°, 360°
• Einstellbarer Drehzeitbereich: von 0,2 bis 1 s/90°
• Ausführung für niedrige Geschwindigkeiten erhältlich.

Hauptmerkmale

• Flache Bauweise.
• Sowohl Einfach- als auch Doppelwelle sind für alle Baugrößen erhältlich.
• 2 Endlagenschalter können auf der gleichen Seite montiert werden.
• Einstellbereich des Drehwinkels: 350° bis 370°.
• Zu den Optionen gehören Magnet, Wellentyp, Anschlussgewindeart und Luftdämpfung.

Spezifikationen

• Magnet: D (Magnet)
• Wellentyp: S (Einfachwelle)
• Baugröße: 15 mm
• Gewindeart: M5 (10, 15)
• Rc 1/8 (20, 30, 40):
• Drehwinkel: 90 (80° bis 100°)
• Luftdämpfung: Gummipuffer
• Endlagenschalter: Ohne Schalter
• Anschlusskabel oder konfektionierter Stecker: 0,5 m (bzw. keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei Ausführung ohne Schalter)

Zusätzliche Informationen

• Teilenummer: CDRQ2BS15-90
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
