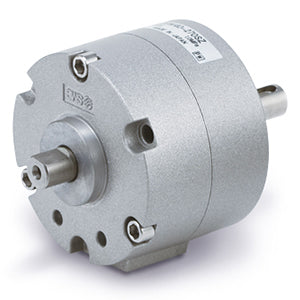

C(D)RB2*W10~40-Z, Drehantrieb, neue Flügelzellenbauart – CDRB2BW15-100DZ

• Drehmoment bis 15 Nm.
• Drehwinkel: 90°, 100°, 180°, 270°.
• Winkeleinstellbereich bis 240°.
• Viele Wellenendformen verfügbar (6 Typen).
• Anschlusslage wählbar: seitlich oder axial.
• Vielfältige Befestigungsmöglichkeiten.

Hauptmerkmale

• Standardausführung.
• Anschlussöffnungen befinden sich auf der flachen Oberfläche.
• Viele Wellenendformen verfügbar (6 Typen).

Spezifikationen

• Magnet: D (integriert)
• Befestigung: B (Grundausführung)
• Standardwellentyp: W (Doppelwelle mit einfacher Abflachung)
• Winkeleinstelleinheit: Keine
• Größe: 15 mm
• Drehwinkel - Flügel: 100D (Winkel: 100 Doppel-Flügel)
• Anschluss: Seitlich
• Auto-Schalter: Ohne Schalter
• Anschlusskabel oder vorgefertigter Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)

Dokumente

• Katalog (PDF)
• Datenblatt
• CAD-Modell
• Bedienungsanleitung
