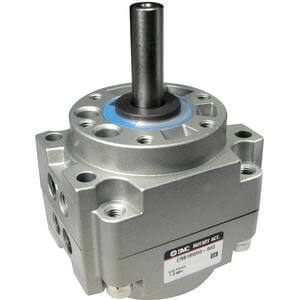

C(D)RB1*50~100, Schwenkantrieb, Flügelbauweise – CDRB1BW50-90D-XF

• Drehmoment bis zu 150 Nm
• Drehwinkel: 90°, 100°, 180°, 190°, 270°, 280°
• Viele Varianten der Wellenendform (7 Typen)
• Anschlusslage wählbar: seitlicher oder axialer Anschluss
• Direkt-/Fußbefestigung
• Viele kundenspezifische Ausführungen erhältlich.

Hauptmerkmale

• Schwenkantrieb, Flügelzellentyp <LI>Kompaktes, platzsparendes Gehäuse <LI>Direktmontage möglich <LI>Hohe Zuverlässigkeit <LI>Seitliche und axiale Anschlüsse <LI>Unbeschränkte Einbaupositionen für Magnetschalter

Technische Daten

• Magnet: D (Magnet)
• Befestigungsart: B (Grundausführung)
• Wellenart: W [Doppelwelle (lange Passfeder & vier Abflachungen)]
• Gehäusegröße: 50 mm
• Drehwinkel, Flügel: 90D (Drehwinkel: 90; Flügelart: doppelt)
• Anschlusslage: seitlich
• Magnetschalter: ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (oder keine bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder keine bei Ausführung ohne Schalter)
• Anschlussgewinde: XF (G)

Zusätzliche Informationen

• Teilenummer: CDRB1BW50-90D-XF
• Lieferzeit (Tage): 28
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
