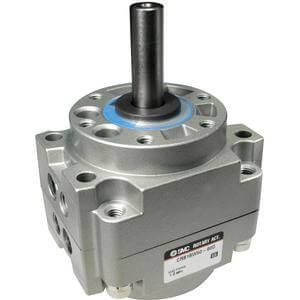

C(D)RB1*50~100, Drehantrieb, Flügelzellenbauweise – CDRB1BW50-100D-XF

• Drehmoment bis 150 Nm
• Drehwinkel: 90°, 100°, 180°, 190°, 270°, 280°
• Viele Varianten der Wellenendform (7 Typen)
• Anschlusslage wählbar: seitlich oder axial
• Direkt-/Fußbefestigung
• Viele kundenspezifische Optionen erhältlich.

Hauptmerkmale

• Schwenkantrieb, Flügelzellenbauweise <LI>Kompaktes, platzsparendes Gehäuse <LI>Direktmontage möglich <LI>Hohe Zuverlässigkeit <LI>Anschlüsse seitlich und axial <LI>Unbegrenzte Montagepositionen für Magnetschalter

Spezifikationen

• Magnet: D (mit Magnet)
• Befestigung: B (Grundausführung)
• Wellenart: W [Doppelwelle (lange Passfeder & vier Abflachungen)]
• Gehäusegröße: 50 mm
• Drehwinkel, Flügel: 100D (Drehwinkel: 100; Flügelanzahl: doppelt)
• Anschlusslage: seitlich
• Magnetschalter: ohne Schalter
• Kabel oder Stecker: 0,5 m (oder ohne bei Ausführung ohne Schalter)
• Anzahl: 2 Stk. (oder ohne bei Ausführung ohne Schalter)
• Anschlussgewinde: XF (G)

Zusätzliche Informationen

• Artikelnummer: CDRB1BW50-100D-XF
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8479899790

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
