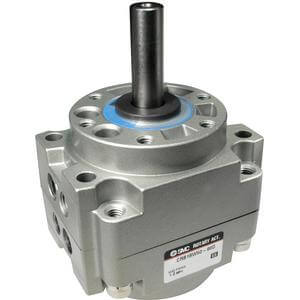

C(D)RB1*50~100, Drehantrieb, Flügelzellenbauweise – CDRB1BW100-180S-XF

• Drehmoment bis zu 150 Nm
• Drehwinkel: 90°, 100°, 180°, 190°, 270°, 280°
• Viele Wellenende-Varianten (7 Typen)
• Anschlusslage wählbar: seitlich oder axial
• Direkt-/Fußbefestigung
• Zahlreiche kundenspezifische Optionen erhältlich.

Hauptmerkmale

• Schwenkantrieb, Flügelzellenbauweise <LI>Kompaktes, platzsparendes Gehäuse <LI>Direktmontage möglich <LI>Hohe Zuverlässigkeit <LI>Anschlüsse seitlich am Gehäuse oder axial <LI>Frei wählbare Montagepositionen für Magnetschalter

Technische Daten

• Magnet: D (Magnet)
• Befestigung: B (Grundausführung)
• Wellenart: W [Doppelwelle (lange Passfeder & vier Schlüsselflächen)]
• Gehäusegröße: 100 mm
• Drehwinkel, Flügel: 180S (Drehwinkel
• Flügelart: einfach)
• Anschlusslage: seitlich
• Magnetschalter: ohne Schalter
• Anschlusskabel oder Stecker: 0,5 m (bzw. keine bei ohne Schalter)
• Anzahl: 2 Stk. (bzw. keine bei ohne Schalter)
• Anschlussgewinde: XF (G)

Zusätzliche Informationen

• Teilenummer: CDRB1BW100-180S-XF
• Lieferzeit (Tage): 5
• Mindestbestellmenge: 1
• Ursprungsland: JP
• TARIC-Code: 8412310090

Dokumente

• Katalog (PDF)
• CAD-Modell
• Bedienungsanleitung
