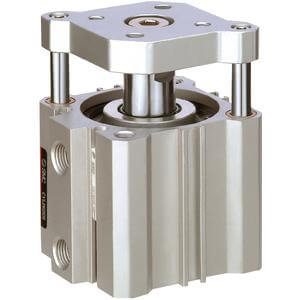

C(D)QM, Kompaktzylinder, mit Führungssäulen – CDQMB20-20

• Der CQM ist ein Kompaktzylinder mit integrierter Führungsstange und Platte. Die Serie ist in den Kolbendurchmessern 12, 16, 20, 25, 32, 40, 50, 63, 80 und 100 mm mit den gleichen Montageabmessungen wie die Serie CQ2 erhältlich. Die Führungsstange und die Platte ermöglichen die direkte Montage von Werkstücken. Die Serie CQM bietet eine 4-mal höhere Seitenlastfestigkeit als der CQ2K und eine Verdrehgenauigkeit von ±0,2°.

Hauptmerkmale

• Kompaktzylinder mit Führungsstange
• Kolbendurchmesser (mm): 12, 16, 20, 25, 32, 40, 50, 63, 80, 100
• Standardhübe (mm): 5 bis 100
• 4-mal höhere Seitenlastfestigkeit als beim CQ2K
• Verdrehgenauigkeit 0,2 oder weniger

Spezifikationen

• Magnet: D (eingebaut)
• Befestigungsart: B [Durchgangsbohrung (Standard)]
• Kolbendurchmesser: Ø20 mm
• Anschlussgewinde: M-Gewinde
• Rc:
• Hub: 20 mm
• Auto-Schalter: Ohne Schalter
• Kabel oder vorgefertigter Stecker: 0,5 m
• Anzahl: 2 Stk.
